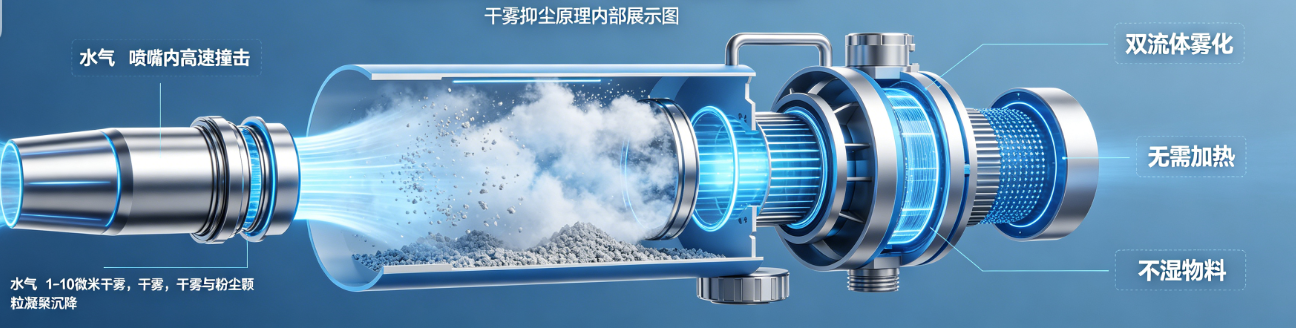

干雾抑尘技术原理 — 精准·可控·适配

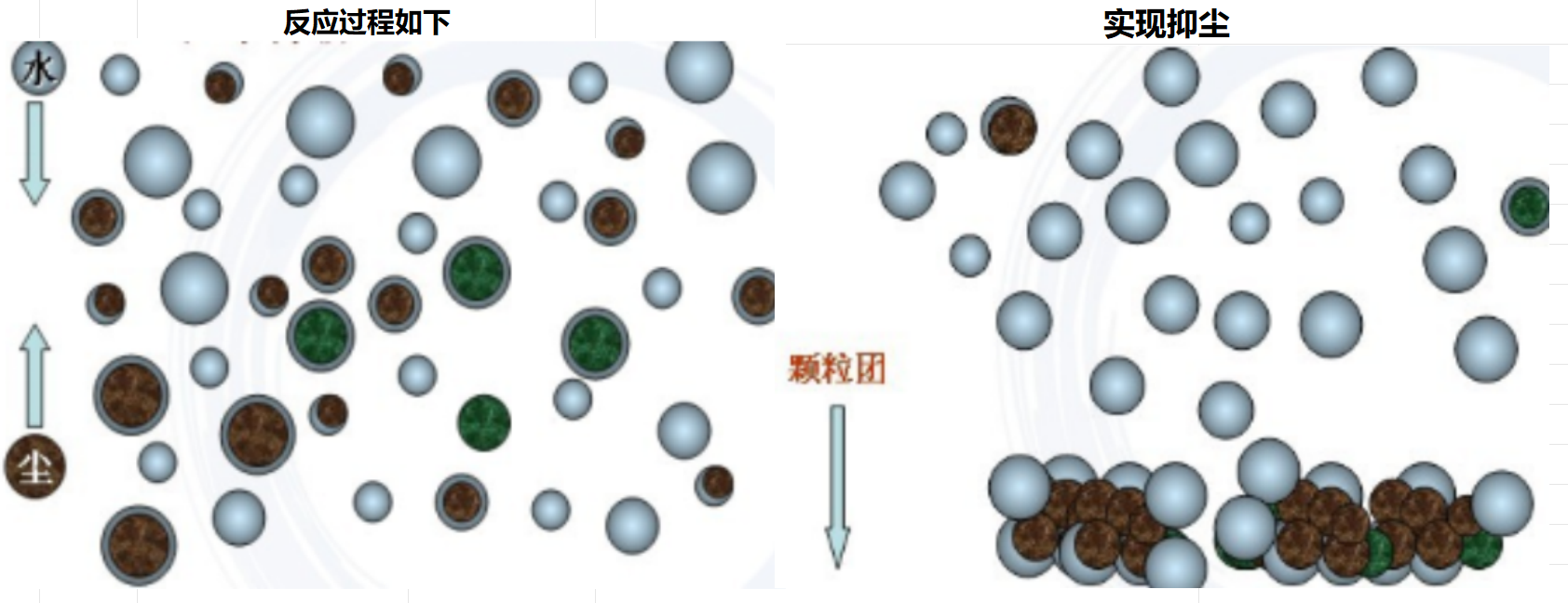

微米级干雾抑尘装置是由压缩空气驱动声波震荡器，通过高频声波的音爆，作用在喷头共振室处将水高度雾化，产生微细水雾颗粒（直径μm级的雾称干雾）喷向起尘点，使水雾颗粒与粉尘颗粒相互碰撞、粘结、聚结增大，并在自身重力作用下沉降,达到抑尘的作用。粉尘可以通过水粘结而聚结增大，但那些最细小的粉尘（如PM10-PM2.5）只有当水滴很小（如干雾）或加入化学剂（如表面活性剂）减小水表面张力时才会聚结成团。如果水雾颗粒直径大于粉尘颗粒，那么粉尘仅随水雾颗粒周围气流而运动，水雾颗粒和粉尘颗粒接触很少或者根本没有机会接触，则达不到抑尘作用；如果水雾颗粒与粉尘颗粒大小接近，粉尘颗粒随气流运动时就会与水雾颗粒碰撞、接触而粘结一起。水雾颗粒越小，聚结机率则越大，随着聚结的粉尘团变大加重，从而很容易降落。水雾对粉尘的“捕捉”作用就形成了。

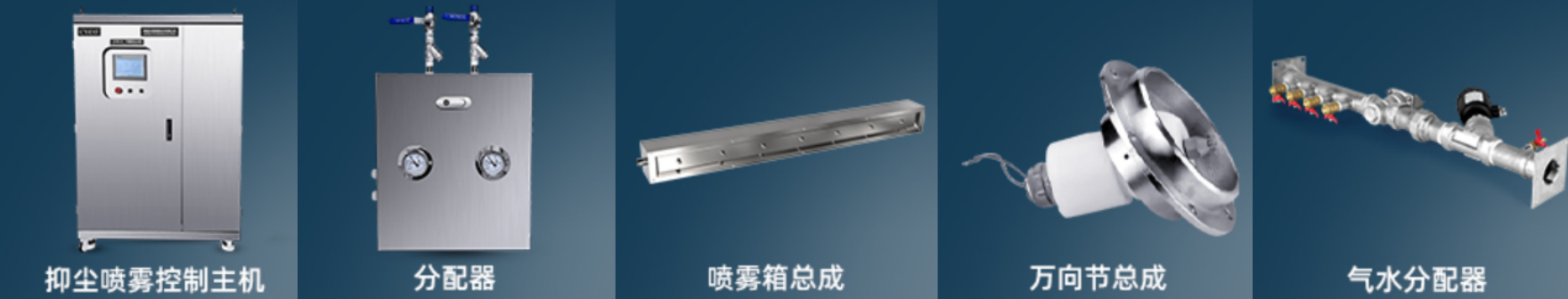

干雾抑尘系统模块组成

由干雾抑尘主机、干雾水汽分配器、万向节总成、超声波干雾除尘喷头、防滴漏干雾喷雾箱等核心组成，还配置有储气罐、空压机、过滤罐、增压泵。

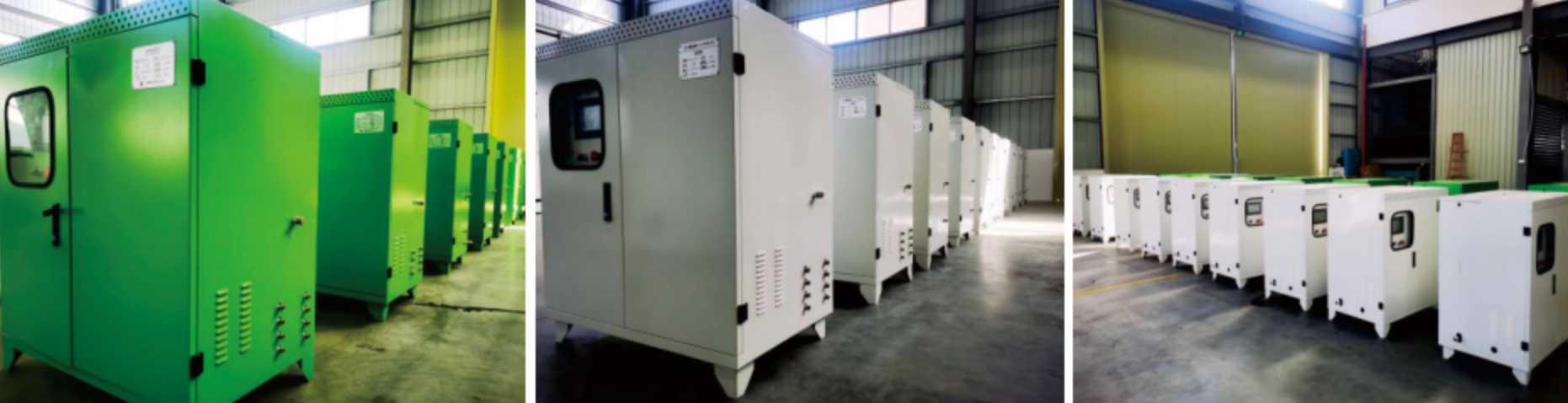

1、微米级干雾机

微米级干雾机是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控制控制阀打开或关闭，经管道输送到水气分配器（或干雾箱总成）中去，实现喷雾抑尘。它由电控系统、多功能控制系统、流量控制系统组成。安装在IP55标准的箱体内，有进出水气管接口（不同型号的微米级干雾机水气接口数量不同，详见微米级干雾抑尘系统参数表），面板上配有触摸屏。

2、电控系统

电控系统是微米级干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时，可自动接收远程触发信号启动或停止喷雾器喷雾。在手动模式，操作人员可以控制操作按钮启动或停止喷雾器喷雾。用户还可以通过PLC设置接口修改喷雾周期及管道吹扫时间等。自动控制系统将微米级干雾机与现场设备的控制信号连接起来，以便实现自动控制。

3、空气压缩机

空气压缩机为微米级干雾抑尘系统提供标准气源，其采用微电脑智能监控系统，全自动化运行，亲切的中英文人机界面，轻触式按键，操作人员无须特殊培训就可通过界面的文字提示轻松地对压缩机运行状态参数进行查询，并可实现压缩机手动、自动运行状态的转换。

4、水气分配器(干雾箱控制器)

通过对其控制实现水、气、电主管线与万向节总成(或干雾箱总成)的连接，并根据现场情况通过PLC控制实现各万向节总成(或干雾箱总成)分别喷雾。

5、万向节总成(或干雾箱总成)

接收由微米级干雾机输送来的气、水并将其转化成颗粒直径为1～10μm的干雾喷射出去，按微米级干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。

6、水气连接管线

水气连接管线是将微米级干雾机、螺杆式空气压缩机、储气罐、水源等用不同管径的硬管按要求连接起来。干雾抑尘装置是由压缩空气驱动声波震荡器，通过高频声波的音爆作用在喷头共振处将水高度雾化，产生10微米以下的微细水雾颗粒（直径小于10微米的称为干雾）喷向起尘点，使水雾颗粒与粉尘颗粒相互碰撞粘结、聚结增大，并在自身重力作用下沉降达到抑尘的作用。

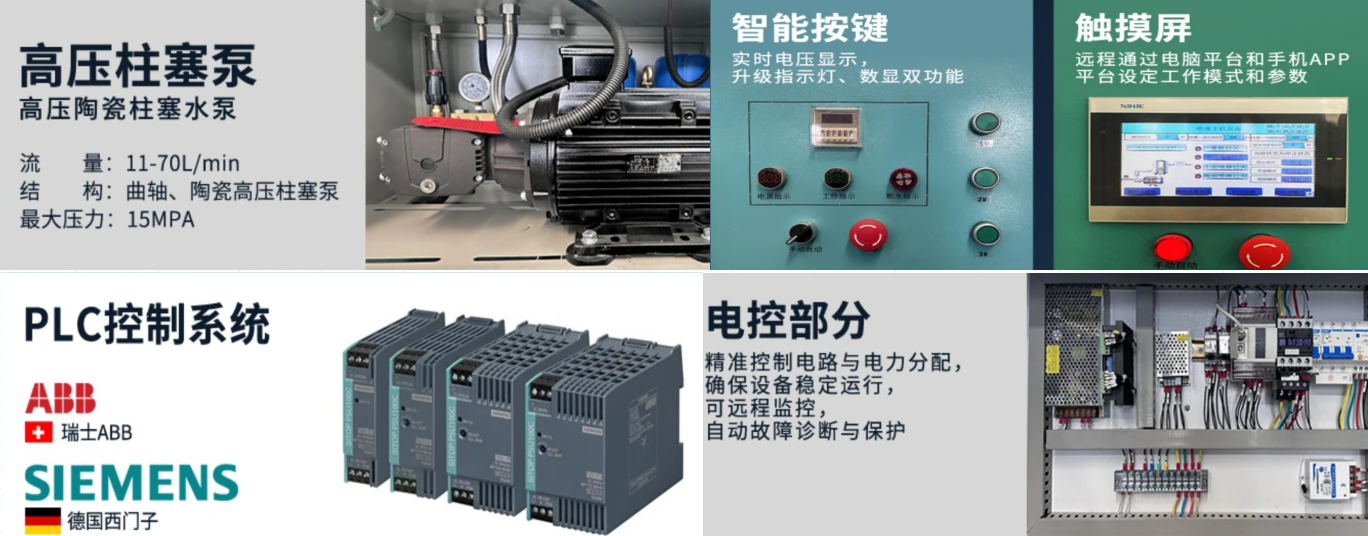

均一线品牌核心配件确保耐用稳定

干雾抑尘系统优势

全自动智能控制系统：集成的PLC智能控制系统，使自动化控制程度和运行可靠程度大大提升;

模块化设计：设备模块化设计，占地面积小，安装方便，维护维修简单;

耗水量少，不湿物料：超声波干雾雾径小，少量水分可产生大量浓雾，耗水量少，不会把物料润湿，不会对后续工艺产生影响;

除尘效果好：对粉尘颗粒有较强的吸附能力，很好的解决无组织粉尘排放难题;

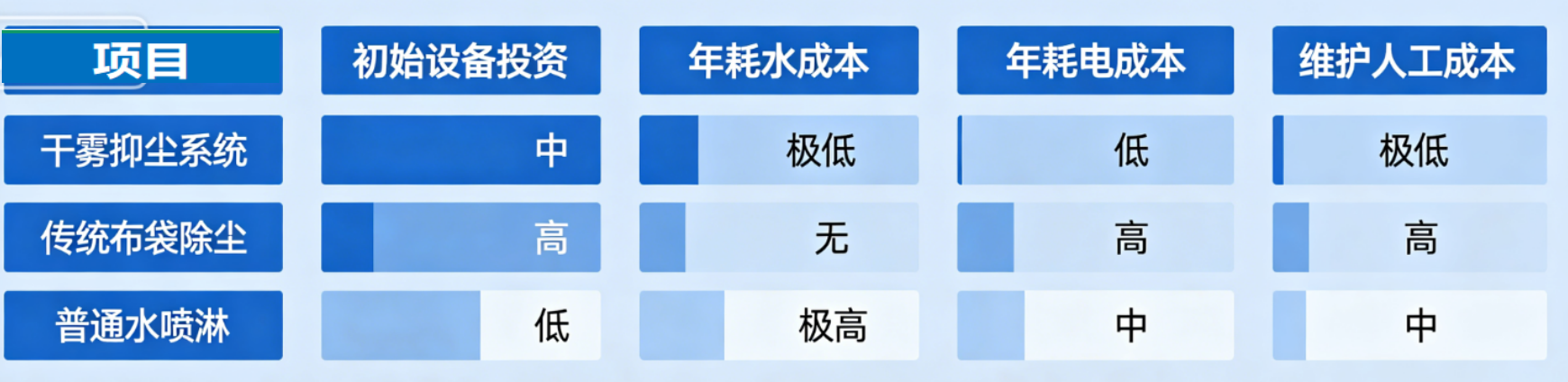

运行成本低，维护简单：装机功率小，基本没有其他易耗品，运行成本远低于其他除尘方式。

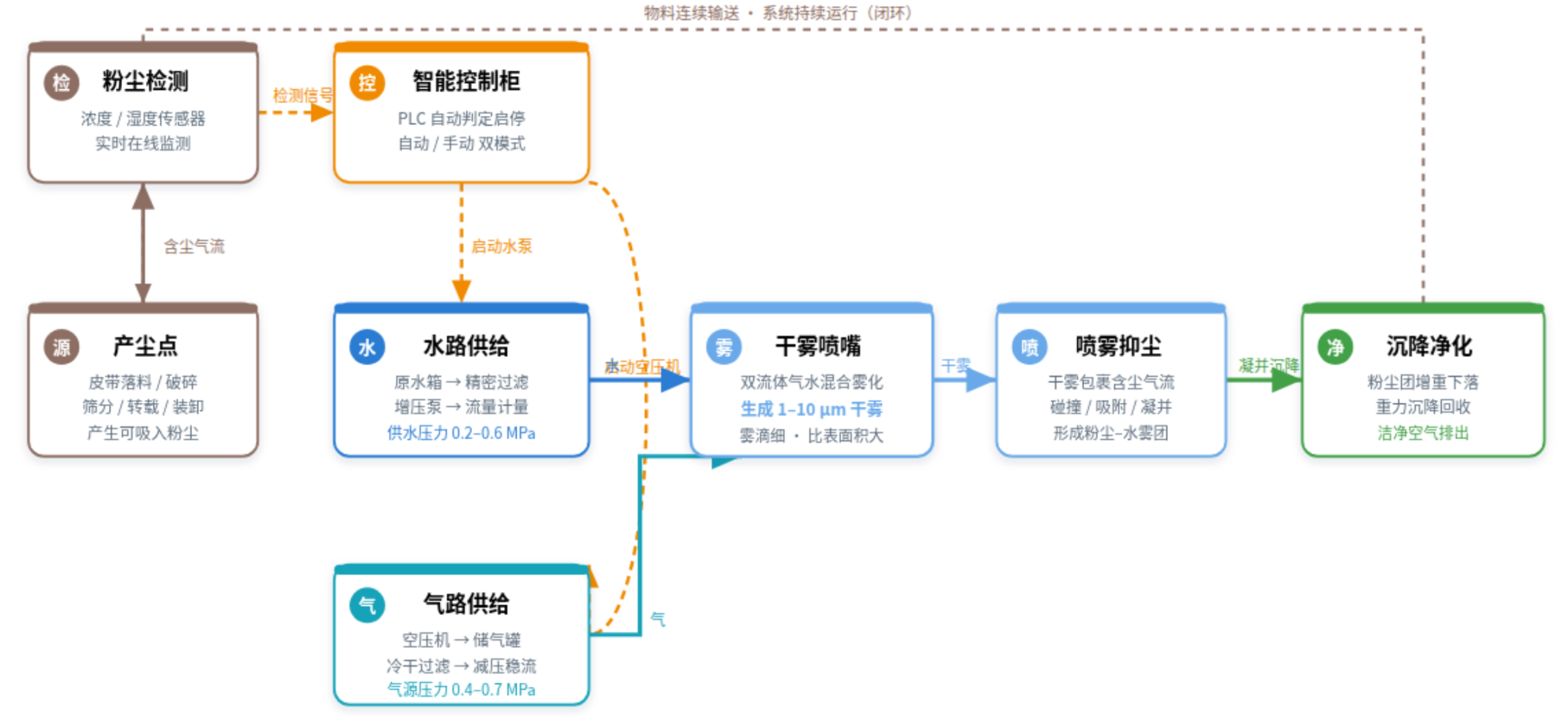

干雾抑尘系统工作流程图

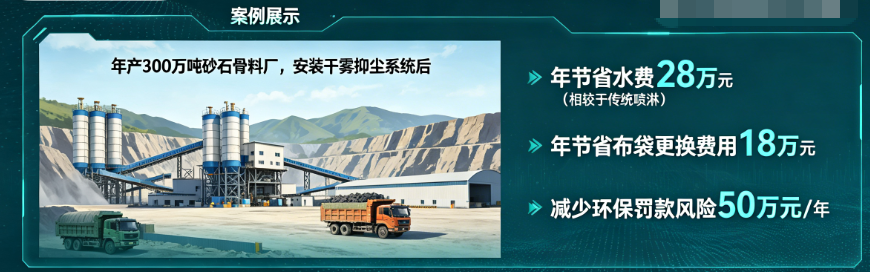

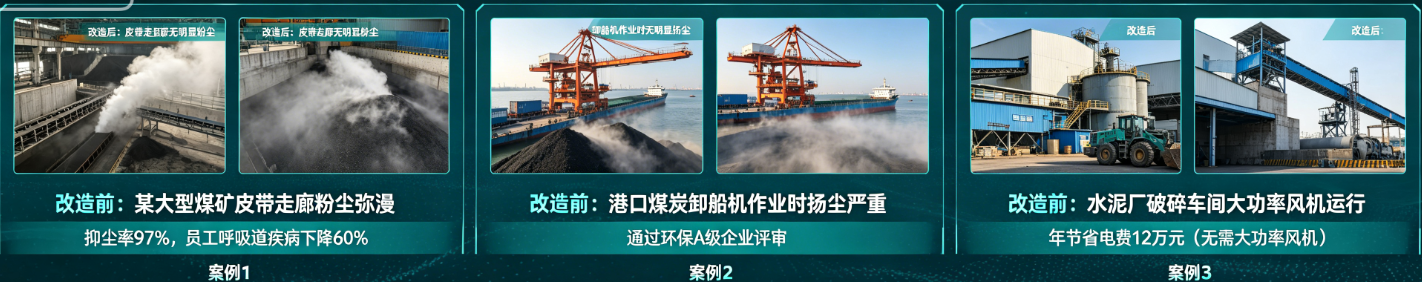

项目案例

我们的干雾抑尘系统可广泛应用于矿物开采、运输、装卸、堆放，露天料场、砂石场、集运站、储运站、储煤场、渣料场，煤矿、矿山、港口、码头、电厂、水泥厂、钢铁厂、焦化厂、洗煤厂、冶炼厂、冶金厂、粉尘车间等易产生扬尘的领域和场所。

一站式喷雾喷淋解决方案提供商

供货与售后保障

如需以下服务请来电199-7490-8999（微信同号）

常见问题 FAQ

Q：干雾抑尘会影响物料含水率吗？

A：不会，干雾含水量极低，对煤、矿石等无影响，可提供第三方检测报告。

Q：冬季会不会结冰？

A：可选伴热带+保温层，或使用气源加热装置，已服务东北、内蒙等寒冻区域客户。
